性能参数及配置 |

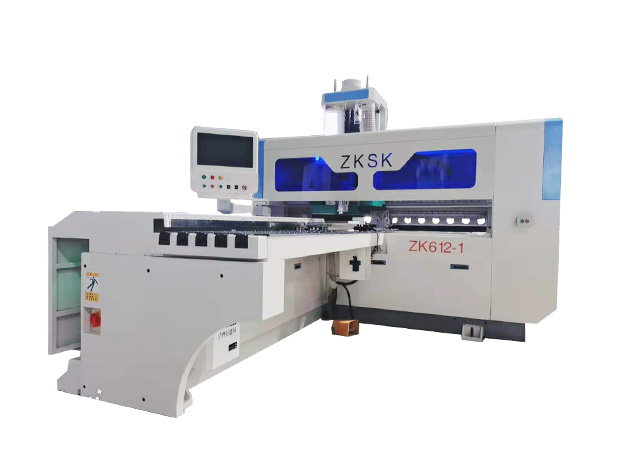

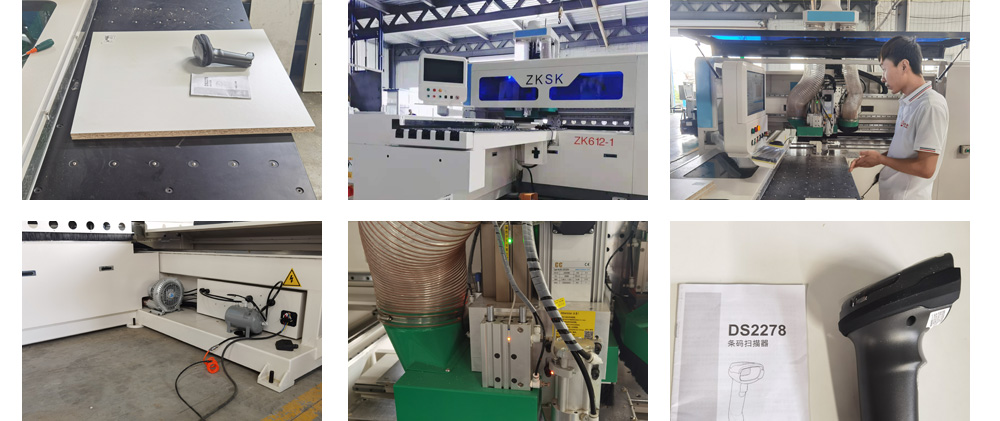

中科zk612-1数控六面钻配置 |
|||
设备具备的功能 |
铣型、铰链孔、层孔、引孔、通孔、双面开槽、通槽、盲槽、 二合一、三合一 |
|||
工作行程 |
X轴5000mm Y轴1680mm Z轴90mm U轴5000mm V轴1200mm W轴100mm A轴1260mm |
|||
板材加工尺寸 |
板材最大宽度(垂直)1200mm 板材最小宽度(垂直)50mm 板材最大长度(垂直)5000mm 板材最小长度(垂直)250mm 板材最大厚度(垂直)48mm |
|||
最大加工速度 |
40000mm/min |
|||
重复定位精度 |
±0.02mm |
|||
兼容软件 |
易木等柜体软件 |
|||
加工单元部分 |
就近加工原则,同次双面交替开槽,孔位连续加工 |
|||
传动方式 |
台湾TBI滚珠丝杆传动,丝杆传动误差在0.05-0.1mm以内,累计误差在±0.2mm以内。 台湾进口导轨,加长型运动导轨,加工板材长度无限制, 一次定位减少加收的换夹次数,提高板材加工速度。 台湾高精密斜齿研磨齿条. |
|||
机器床身 |
封闭式内框结构,时效处理。 机架应力处理工艺; 退火-淬火-回火-时效, 确保主机稳定性和整机使用寿命 |
|||
夹料送料 |
采用双夹手机构,根据电脑钻孔程序,自动控制送板及定位, 提高打孔精度。有效防止封边带刮伤。 |
|||
自动注油系统 |
气缸式注油系统,所有轨道均采用独立气缸供油,每次保证所有轨道均匀注油。 |
|||
台面 |
气浮工作台,辊轮助力传送台面。防止板材刮花 |
|||
控制系统 |
台湾新代高端控制系统 台湾新代基于模块化、硬件平台,采用工业以太网总线技术, 从运动控制元素,伺服电机,系统信号监控,伺服控制主机统一CNC数控系统。 对机器监控更全面,快速解决机器出现的故障,降低故障率 实时断电数据储存,远端机台诊断、更新、备份。 |
|||
输入电压 |
AC380V/50HZ总功率:19.2kw |
|||
驱动电机 |
台湾新代总线绝对值1000w伺服电机驱动开机无需回机械原点 |
|||
变频器 |
富凌变频器(高阶智能型矢量变频器) |
|||
主轴电机/排钻 |
采用高精度钻包,按照国际标准水平生产制造,经过三坐标检测,保证精准度
垂直钻: 水平钻8个
钻组电机功率2.2KW 钻组电机转速3400rmp(r/min) 主轴CC品牌功率3.5KW 主轴转速18000rmp(r/min) |
|||
电气元器件 |
法国施耐德电器元器件台湾亚德客气动元件 |
|||
输送定位装置 |
自动侧靠装置自动压紧装置 |
|||
电缆线 |
高柔屏蔽电缆线 |
|||
外形尺寸 |
5800x2840x2200mm |
|||
机器重量 |
3500kg |
