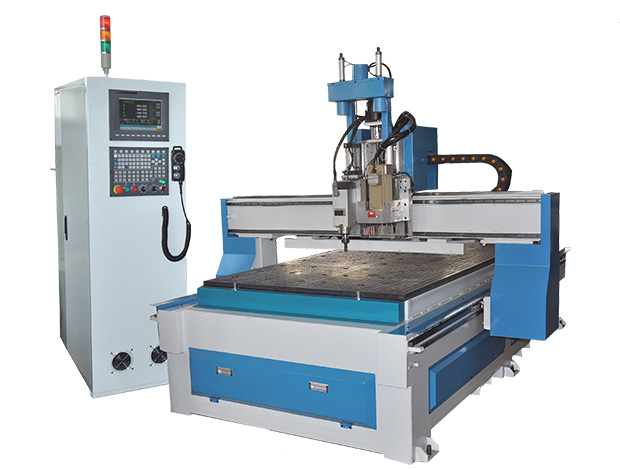

中科1325打孔拉槽开料机 数控排钻包打孔开料下料机
中科1325打孔拉槽开料机 数控排钻包打孔开料下料机
|
序号 |
性能参数及配置 |
|
|
1 |
设备具备的功能 |
板式家具生产，橱柜门衣柜门雕刻，柜体开料等 |
|
2 |
XYZ工作行程 |
1300*2500*200mm |
|
3 |
空行雕刻速度 |
35000mm/min |
|
4 |
最大雕刻速度 |
25000mm/min参考值 |
|
5 |
重复定位精度 |
±0.05mm参考值 |
|
6 |
兼容软件 |
Artcam，type3，CAD制图，CDR，精雕，文泰等软件 |
|
7 |
雕刻指令 |
标准G代码, u00, mmg, plt |
|
8 |
软件运行环境 |
Windows98/2000/XP/WIN7 32位 |
|
9 |
电脑配置要求 |
台式机，主板配有PCI插槽，根据雕刻机系统需要来配 |
|
10 |
机床材质 |
整体钢结构，加厚床身（本工厂焊接） |
|
11 |
龙门 |
大钢板龙门 |
|
12 |
台面 |
真空吸附台面，真空泵7.5kw |
|
13 |
控制系统 |
台湾新代系统 |
|
14 |
主轴电机 |
6kw风冷换刀主轴电机常州昌盛*2台，意大利排钻包5+4垂直孔 |
|
15 |
输入电压 |
AC380V/50HZ |
|
16 |
驱动电机 |
XYZ三轴采用日本安川伺服电机及配套驱动器 |
|
17 |
传动方式 |
XY轴高精密斜齿条传动；Z轴台湾TBI丝杆传动 |
|
18 |
变频器 |
深圳四方品牌或者上海富凌 |
|
19 |
导轨 |
台湾进口直线方轨CSK 30或者台湾上银HIWIN |
|
20 |
保养 |
带注油系统 |
|
序号 |
性能参数及配置 |
|
|
1 |
设备具备的功能 |
垂直孔，开槽、开料。 |
|
2 |
XYZ工作行程 |
1300*2500*200mm |
|
3 |
空行雕刻速度 |
40000mm/min |
|
4 |
最大雕刻速度 |
18000mm/min |
|
5 |
重复定位精度 |
±0.05mm |
|
6 |
兼容软件 |
Artcam，type3，CAD制图，CDR，精雕，文泰等软件 |
|
7 |
雕刻指令 |
标准G代码, u00, mmg, plt |
|
8 |
软件运行环境 |
Windows98/2000/XP/WIN7 32位 |
|
9 |
电脑配置要求 |
台式机，主板配有PCI插槽，根据雕刻机系统需要来配 |
|
10 |
机床材质 |
整体钢结构，加厚床身（本工厂焊接） |
|
11 |
龙门 |
大钢板龙门 |
|
12 |
台面 |
真空吸附台面，带定位气缸，水冷真空泵7.5kw |
|
13 |
控制系统 |
台湾新代系统6MA/6MB |
|
14 |
主轴电机 |
国产排钻5+4 ，带两台风冷主轴电机6kw，4.5kw常州昌盛 |
|
15 |
输入电压 |
AC380V/50HZ |
|
|
|
|
